无刷直流电机（BLDC）因其高效率、高可靠性、低噪音和长寿命等优点，在工业自动化、消费电子、汽车电子及家电等领域应用日益广泛。而BLDC电机的性能发挥，在很大程度上依赖于其核心控制部件——驱动芯片的合理选型以及外围电路的优化设计。与此随着应用场景的复杂化和定制化需求增长，专业的集成电路设计及相关技术服务也变得至关重要。

一、 BLDC电机驱动芯片的选型要点

选型一款合适的BLDC驱动芯片，需要综合考虑应用场景的具体需求，主要关注以下几个核心参数：

1. 电压与电流等级：首先需明确电机的额定工作电压和峰值工作电流。驱动芯片的供电电压范围应覆盖电机电压，其最大输出电流（或峰值电流）需满足电机启动和堵转时的峰值需求，并留有充足裕量（通常建议20%-30%）。

1. 驱动拓扑与集成度：

• 预驱（Gate Driver）：仅提供栅极驱动信号，需要外接MOSFET或IGBT构成功率桥。这种方式灵活性高，功率可扩展性强，适合大功率或特殊拓扑应用。

• 全集成驱动（Integrated Driver）：芯片内部集成了功率桥（通常为MOSFET）。其优点是设计简单、体积小、可靠性高，但功率和电流通常受限于芯片封装散热能力，适合中小功率应用。

1. 控制方式与接口：

• 控制方式：主要有方波驱动（六步换相）和正弦波驱动（FOC，磁场定向控制）。方波驱动简单、成本低；FOC驱动则效率更高、运行更平稳、噪音更小。

• 控制接口：常见的有纯硬件引脚控制（如PWM、使能、方向信号）、专用电机控制协议接口（如UART、I2C、SPI）等。复杂的应用通常需要MCU通过PWM或数字接口进行闭环控制。

1. 保护功能：完备的保护功能是系统可靠性的基石。关键保护包括：过流保护（OCP）、过温保护（OTP/TSD）、欠压锁定（UVLO）、过压保护（OVP）、短路保护（SCP）以及针对MOSFET的击穿保护（Shoot-Through Protection）。

1. 传感与换相方案：

• 有感方案：依赖霍尔传感器（Halls）或编码器确定转子位置。芯片需集成霍尔信号接口或编码器接口。

• 无感方案：通过检测电机反电动势（BEMF）来估算转子位置，无需物理传感器，降低成本并提高可靠性。芯片需集成BEMF检测和位置估算电路。

1. 封装与散热：根据功率大小和PCB空间选择合适的封装（如SOIC、QFN、TSSOP、Power封装等）。大功率芯片需重点考虑散热设计，可能需要额外的散热片或连接到PCB的散热焊盘。

二、 外围电路设计关键

确定了核心驱动芯片后，精心设计其外围电路是保证系统稳定、高效、低噪运行的关键。

1. 电源电路设计：

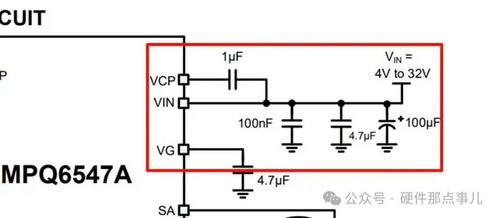

• 电源滤波与去耦：在驱动芯片的电源引脚附近必须放置足够容量的滤波电容（通常为电解电容+陶瓷电容组合），以滤除高频噪声并为瞬间大电流提供能量缓冲。

• 自举电路：对于高压侧N-MOSFET需要浮动驱动的拓扑（如三相全桥），需设计可靠的自举电路，确保高压侧MOSFET的栅极能被充分开启。自举二极管和电容的选型至关重要。

1. 功率级设计：

• MOSFET/IGBT选型：若使用预驱芯片，外置功率器件的选择需考虑导通电阻、栅极电荷、开关速度、耐压和电流能力，并在开关损耗和导通损耗间取得平衡。

• 栅极驱动电阻：串联在驱动输出和MOSFET栅极之间的电阻，用于调节开关速度，抑制振铃，减小EMI。其值需根据驱动电流能力和MOSFET栅极电荷计算。

1. 电流采样电路：对于需要电流环控制或过流保护的应用，需设计精准、快速的电流采样电路。常见方法有采样电阻+运放、集成电流传感放大器或霍尔电流传感器。采样点的布局需尽量靠近功率回路，以减少寄生电感干扰。

1. 反电动势检测电路（无感驱动）：对于无感驱动，电机相电压的分压、滤波和比较电路设计直接影响位置检测的准确性和可靠性，尤其在低速和启动阶段。需要仔细处理滤波时间常数和比较器阈值。

1. 保护与滤波电路：

• TVS管与续流二极管：在电机端口和电源端口添加TVS管，可吸收电压尖峰，保护功率器件。功率MOSFET内部的体二极管或外部的肖特基二极管为电感性能量提供续流通路。

• RC缓冲电路（Snubber）：在开关节点（如MOSFET漏极）添加RC缓冲电路，可以有效地抑制电压过冲和振铃，降低EMI和开关应力。

三、 集成电路（芯片）设计及相关服务

对于有特殊需求、极致性能要求或巨大出货量的高端应用，直接采用通用驱动芯片可能无法完全满足要求。此时，寻求专业的集成电路设计服务成为更优选择。

1. 定制化芯片设计（ASIC）：

• 定义与架构：根据特定应用（如特定功率、特定算法、特定接口协议）进行芯片规格定义和系统架构设计。

• 电路设计：完成模拟电路（如栅极驱动器、LDO、电流传感、BEMF检测比较器）、数字电路（如PWM发生器、死区控制、保护逻辑、通信接口）以及混合信号电路的设计与仿真。

• 物理实现与验证：进行版图设计、物理验证（DRC/LVS）、后仿真以及可靠性分析（ESD、Latch-up等）。

1. IP授权与集成服务：

• 可以直接授权成熟的电机驱动相关IP核（如FOC控制器、SVPWM模块、保护模块等），将其集成到客户已有的SoC或MCU中，快速实现功能升级。

1. 设计咨询服务与Turnkey方案：

• 对于自身设计能力有限的客户，专业的IC设计服务公司可以提供从系统定义、芯片设计、流片、封装测试到参考板设计和量产支持的全流程服务（Turnkey Solution）。

• 也可以提供针对现有驱动芯片应用的技术咨询服务，帮助客户优化外围设计、解决EMI/EMC问题、提升效率等。

结论

BLDC电机驱动系统的成功开发是一个系统工程。正确的芯片选型是第一步，它确立了系统的性能边界；而精细的外围电路设计则是将芯片潜力转化为稳定、高效产品的关键步骤。对于追求差异化竞争力、极致性能或成本控制的领先企业，与专业的集成电路设计服务伙伴合作，开发定制化的驱动芯片，将成为在激烈市场竞争中建立技术壁垒、实现产品创新的重要途径。从标准器件选型到深度定制设计，构成了服务BLDC电机应用市场的完整技术链条。
